DrayOS4 - Hướng dẫn cấu hình LACP trên Vigor2962 kết nối với G2282x Stack (2 switch)

Chuyên mục: VigorSwitch G1282 | G2282x | FX2120 | Q2220x
90 lượt xem

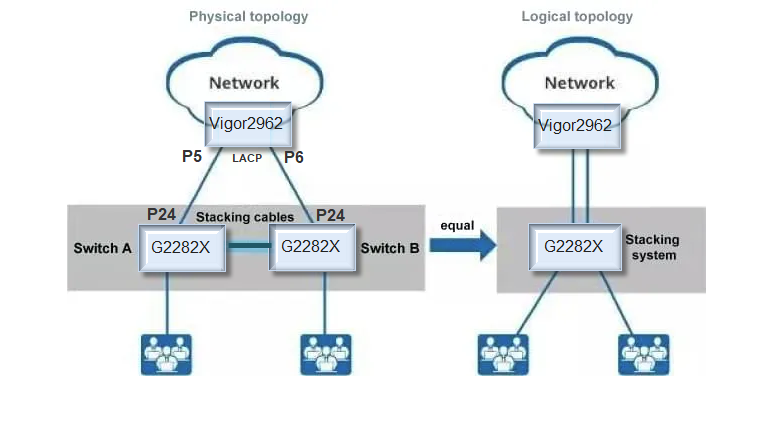

Ta có mô hình hệ thống như sau:

Mô hình

  • Vigor2962 làm router chính, kết nối internet, cấu hình LAG 2 port P5, P6
  • Vigor2962 kết nối xuống port switch A, B (như hình)
  • Switch A, B cấu hình Stacking với nhau, kết nối với nhau bằng bằng cổng SFP 10GE và cấu hình LAG kết nối với router

Thực hiện

Gồm các bước:

  • Cấu hình stacking các switch
  • Cấu hình LAG trên Stacking Switch
  • Cấu hình LAG trên Vigor2962
  • Đấu nối hệ thống như mô hình
  1. Trên Switch
  1.  Cấu hình Stacking

Có 2 cách

  • Cách 1: cấu hình Stacking bằng nút Stacking trên thiết bị
  • Cách 2: Cấu hình Stacking bằng giao diện web
  1. Cấu hình Stacking bằng nút (phù hợp hệ thống mới)
  • Reset Default tất cả switch và chờ việc khởi động hoàn tất
  • Kết nối các Switch lại với nhau theo bằng dây DAC
  • Nhấn nút Stacking từ 1-4s lần lượt tất cả các switch
  • Nối máy tính vào port bất kì trên switch, đặt IP tĩnh trên card mạng (192.168.1.x/24), đăng nhập switch với IP 192.168.1.224

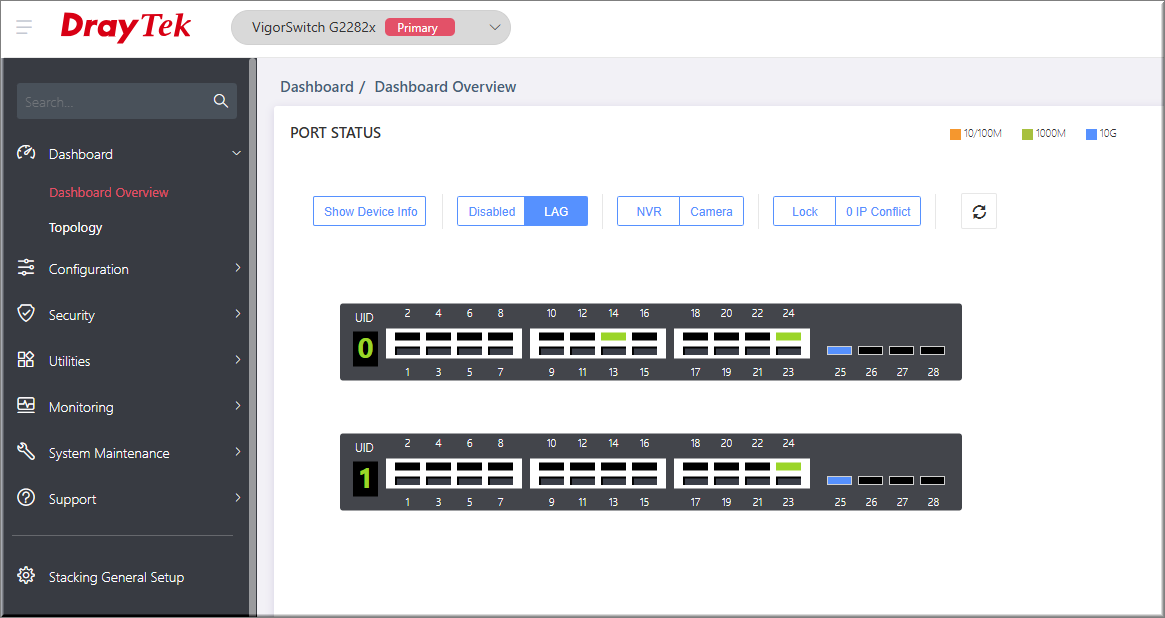

  • Trạng thái sau khi cấu hình



Lưu ý: Mặc định, Các Switch sẽ tự động chọn độ ưu tiên dựa theo địa chỉ MAC address, bạn cũng có thể thay đổi độ ưu tiên Priority trên giao diện web hoặc bằng nút nhấn. (tham khảo thêm bài viết cấu hình Stacking trên switch)


  1. Cấu hình Stacking bằng giao diện web (đối với hệ thống đã có sẵn)

Tham khảo hướng dẫn

https://www.anphat.vn/vigorswitch-g1282-%7C-p1282-%7C-q2220x/g2282x-huong-dan-cau-hinh-stacking?template=1

  • Đăng nhập Stacking switch (IP Stacking switch là IP của Switch có giá trị =0)

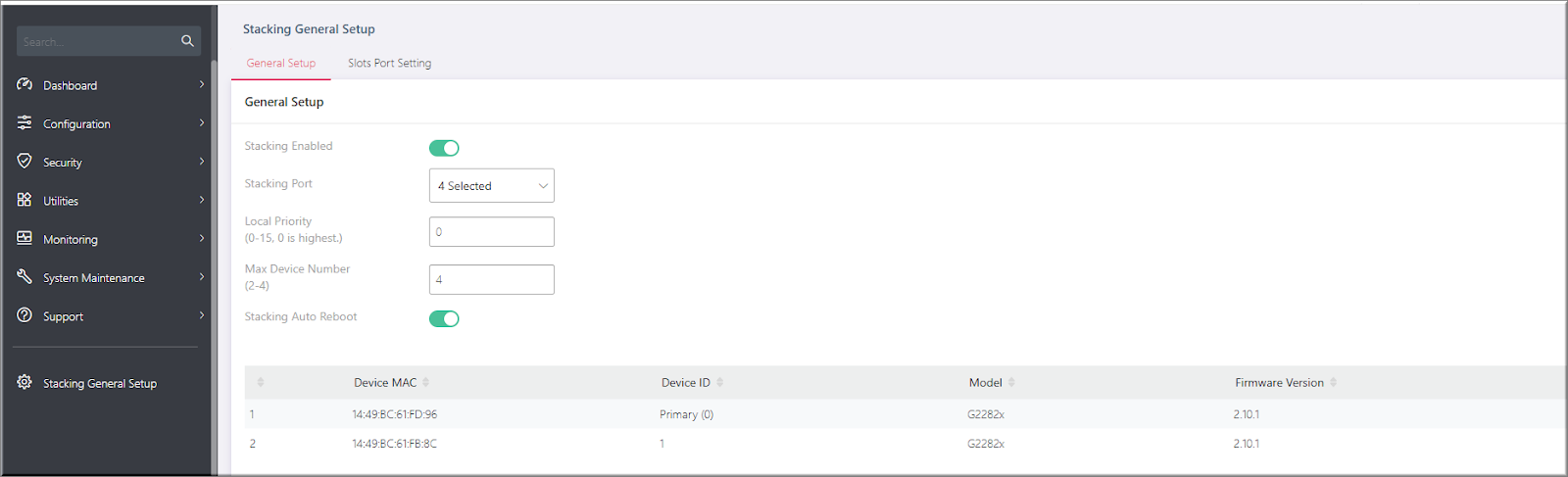

  • Trạng thái sau khi cấu hình



  1. Cấu hình LAG trên switch
  • Truy cập Stacking switch

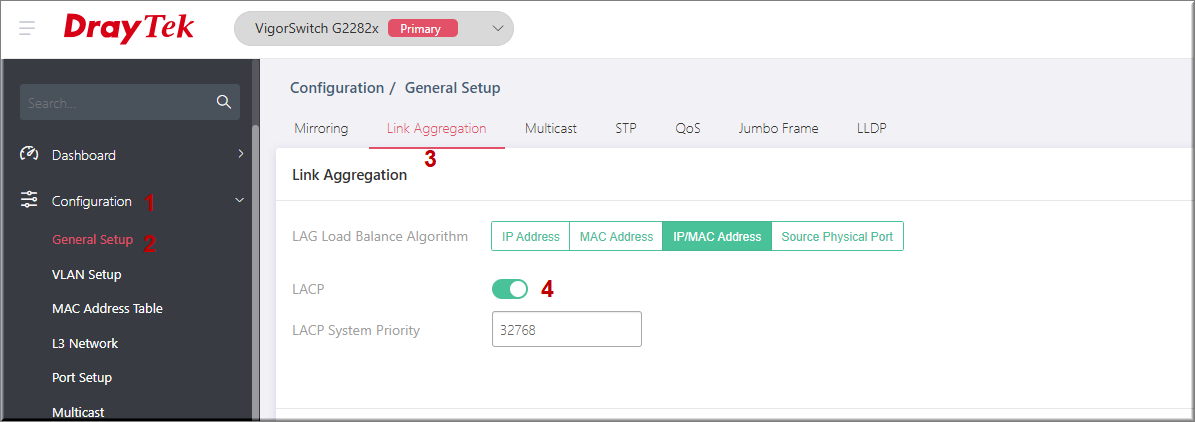

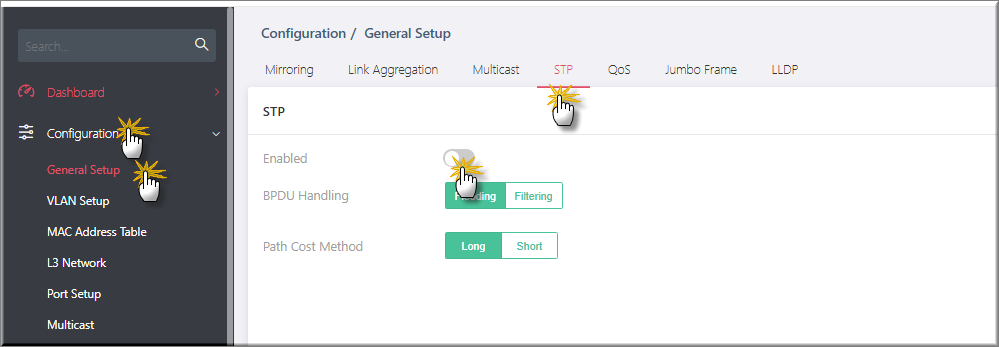

  • Vào Configuration >>General Setup>> Link Aggregation, LACP chọn Enable >> nhấn OK

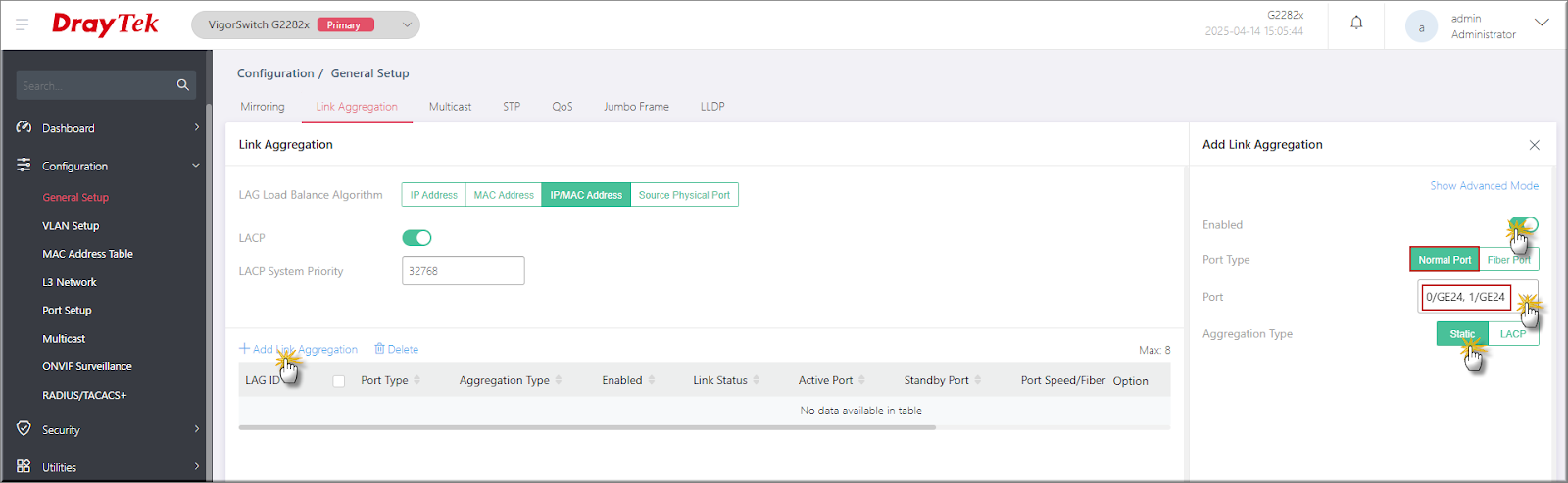

  • Nhấn Add Link Aggregation
  • Tạo thông tin như sau
  • Enable chọn ON
  • Port type: chọn Normal Port
  • Port: nhấn biểu tượng sổ xuống và chọn port sẽ nối với router (ví dụ: port 24 trên Primary Switch và Port 24 trên Secondary switch)
  • Aggregation Type: chọn Static
  • Nhấn OK




  1. Trên router - Cấu hình LAG

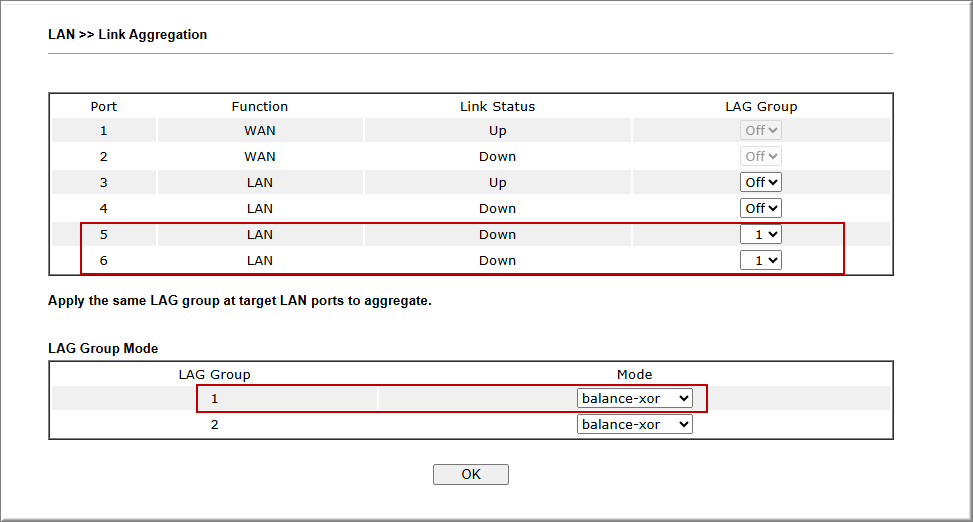

Vào LAN >> Link Aggregation,

- Chọn port 5, 6 thuộc LAG group 1 như hình

- Chọn LAG Mode là balance - xor

- Nhấn OK



  1. Đấu nối hệ thống như hình

  1. Kiểm tra trạng thái

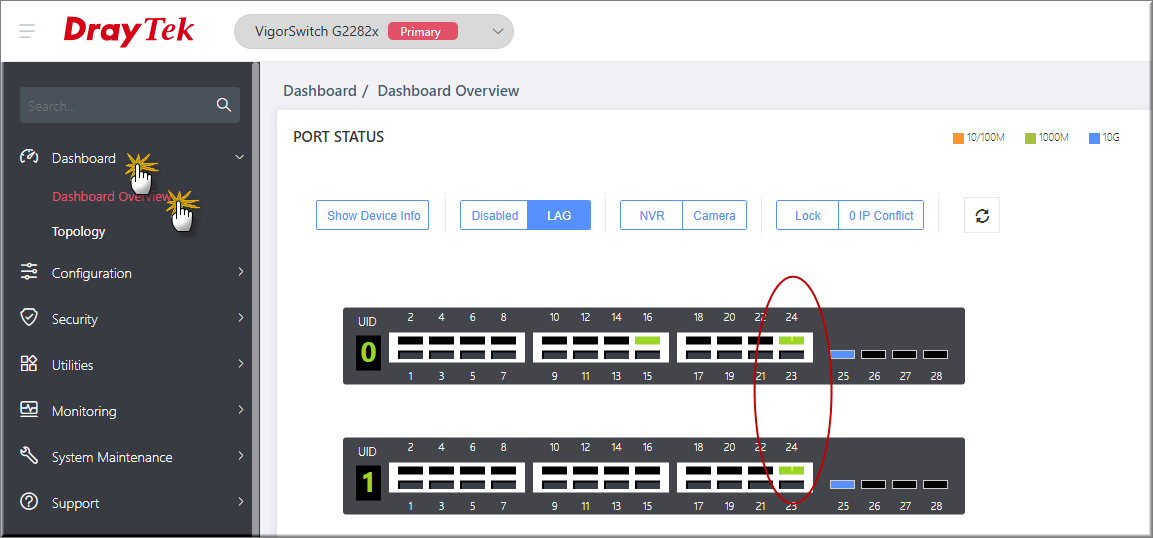

  • Trên Stacking Switch, Vào DashBoard >> DashBoard overview, sẽ thấy 2 port vật lý được chọn đang chạy chung LAG group 1
